脈沖控制儀是脈沖袋式除塵器噴吹清灰的主要控制裝置。它的輸出信號控制電磁脈沖閥，進而控制壓縮空去對濾袋循序噴吹清灰，使除塵器的運行阻力保持在設定范圍之內，以_除塵器的處理能力和收塵效率。

脈沖控制儀功能

可根據除塵器清灰要求，調整脈沖寬度、脈沖間隔和周期間隔，控制電磁脈沖閥的開啟和關閉，對除塵器實行定時清灰。同時設置有壓差控制儀輸入接點，接上壓差控制儀后可以定壓清灰；

脈沖控制儀上的輸出指示二_管依次顯示每路驅動電壓的輸出狀態，使控制儀輸出狀態直觀清晰；

數碼管顯示區顯示每個參數運行的計時時間和在參數設定時顯示參數設定值；

脈沖控制儀器件采用集成電路提高了產品的穩定性和可靠性；

脈沖控制儀采用全密封塑料外殼，外形美觀，防塵性能好；接線位置、脈沖控制儀安裝孔位置設計合理，便于現場接線安裝使用。

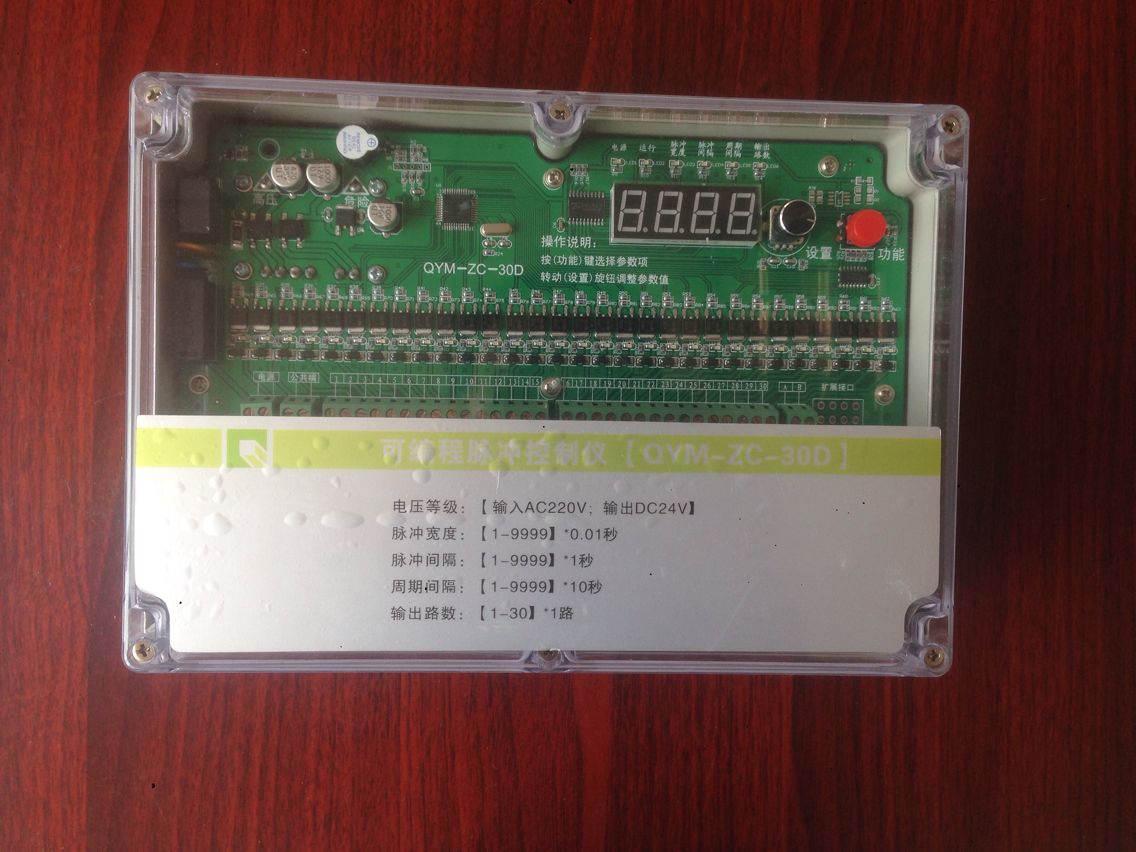

QYM脈沖控制儀特點及應用

l  脈沖控制儀采用工業_芯片作為控制核心；

l  在印刷線路板上有明顯的設置標志，可方便的進行控制儀的清灰參數設置；

l  控制儀輸出側設有各個輸出點的工作指示，可快速判斷輸出點的狀態；

l  各輸出端輸出控制電磁脈沖閥的開啟，噴吹壓縮空氣清灰，同時有發光二_管顯示噴吹順序。除塵器清灰時，一邊過濾一邊噴吹清灰，脈沖控制儀按設定的脈沖寬度和脈沖間隔輸出電信號控制脈沖閥逐個噴吹清灰。

l  該脈沖控制儀產品其操作更直觀更簡單，性能更穩定。

l  廣泛應用于 窯爐，水泥立窯、礦山等行業的除塵清灰系統中。

控制儀參數

根據除塵器清灰要求設定脈沖控制儀的脈沖寬度、脈沖間隔、周期間隔、輸出路數的參數值使除塵器運行阻力保持在設定范圍之內。主要參數如下：

脈沖寬度 ： 控制儀每次輸出一路驅動電壓，驅動電壓持續的時間 ；

脈沖間隔 ： 輸出兩路相鄰驅動電壓的間隔時間；

脈沖周期 ： 脈沖控制儀完成對所有 (實際輸出路數) 脈沖電磁閥驅動輸出；

周期間隔 ： 兩個相鄰脈沖周期的間隔時間；
