一、產品簡介

根據除塵器功能的不同， 插板閥可分為手動型插板閥、氣動型插板閥和電動型插板閥等形式。各類形插板閥的規格和要求比較簡單。

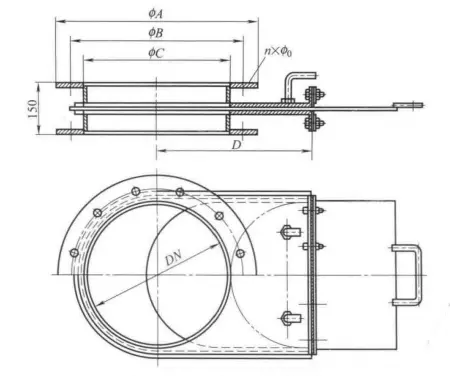

（1）手動插板閥 根據其操作結構形式又分為蝶、桿型和手柄型兩種，一般與旋轉閥配套使用。僅作為旋轉閥檢修時 的灰斗切斷作用 . 如除塵器灰斗的卸灰等。手柄型插板閥外形見下更多手動型插板閥參考：圓口方口手動插板閥參數詳解含圖紙實物圖。

（2） 氣功型插板閥用于粉塵自動排出控制，在電爐除塵系統中可用于沉降室或燃燒室灰斗的排灰 。

（3） 電動型插板閥用于粉塵和漿液等的自動排出控制，在電爐除塵系統中可用于沉降室或燃燒室灰斗的排灰。電動型插板閥外形。該 閥使用壓力小于 0.05 MPa，溫度小于300℃。

二、插板閥結構特點

1.插板閥采用全封閉式結構設計，插板開啟后位于另一側密閉的檢修室內。

2．插板采用專用的整平板，并對插板的密封面進行車銑切屑加工,密封間隙小,密封性能好。

3.插板閥與現場管道連接方式可以為法蘭螺栓連接、插入反法蘭或管道直接對焊連接。

4.電動插板閥由啟閉電動裝置驅動螺桿副旋轉產生軸向移動，再經過導向傳動螺桿套帶動插板移動，抽出或推入插板，完成插板的開啟或關閉動作，運行平穩可靠。

5.氣動插板閥由啟閉氣缸插入殼體內拉動或推動插板的開啟或關閉。

電動（氣動）插板閥開啟或關閉通過安裝在插板二側面上的滑動滾輪，使插板在軌導內運行，采用優化設計方案，插板移動平穩輕便，驅動力矩小。

三、工作原理：

該閘門主要由框架、絲桿螺母、手輪、閘板組成，手輪（鏈輪）轉動，絲桿帶著絲桿螺母和閘板作水平方向的往復運動，達到閥門的啟閉目的。

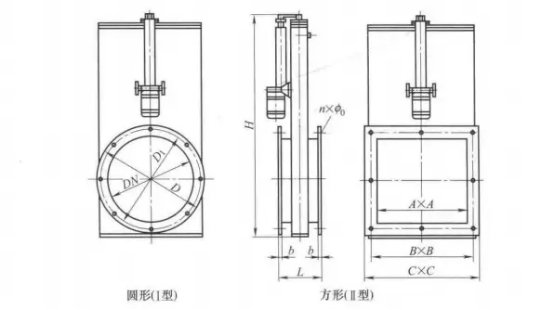

四、主要連接尺寸

主要外形及連接尺寸本產品驅動裝置可采用電動、氣動、手動、傘齒輪轉動等裝置。氣動裝置可安裝空氣過濾器、電磁閥、感應器，如安裝以上驅動裝置，氣動裝置應在合同中注明。主要零件材料及連接尺寸:零件名稱材料零件名稱材料閥體1CF18 Ni9Ti CF8MCF8 CF3MCF3 WCB閥桿Stem1CF18 Ni9Ti閥座密封圈橡膠或PTFE支架不銹鋼閥體間密封墊片橡膠或PTFE填料壓蓋不銹鋼閥體1CF18 Ni9Ti CF8MCF8 CF3MCF3 WCB填料石墨或PTFE閥體裝配螺栓B7填料壓蓋螺栓B7注：橡膠牌號取決于介質性質和使用溫度。閘板材質牌號取決于介質性質。

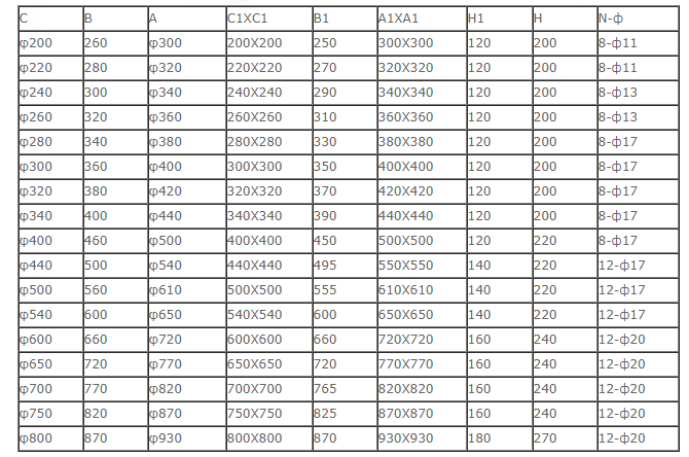

五、型號參數
