一、概述

MCLT系列濾筒式除塵器是我公司研制開發的成熟產品，該產品主要有如下特點：

1、 采用垂直式濾筒結構，便于粉塵吸附及清灰；且由于在清灰時濾料的抖動較小，使濾筒的壽命大大高于濾袋，維修費用低。

2、 采用目前上的脈沖清灰方式，使清灰可靠。

3、 采用灰斗或箱體風道進風的方式，不但克服了粉塵直接沖刷容易磨損濾筒的缺點，而且可以大大提高除塵器入口處的粉塵濃度。

4、 對影響主要性能的關鍵元件（如脈沖閥）采用產品，其易損件膜片的使用壽命過100萬次。

5、 采用分列噴吹清灰技術，一個脈沖閥可同時噴吹一列，可大大地減少脈沖閥的數量。

6、 脈沖閥清灰機構采用自動控制，并兼有定時或手動二種控制方式任選。

7、 可根據安裝空間的需要采用不同列數、行數的濾筒任意組合；單位過濾面積占用的三維空間小，可替用戶節約大量空間資源，間接減少用戶的一次性投資成本。

8、 使用壽命長，濾筒的使用壽命可達2 ~ 3年，大大地減少了除塵器更換濾芯的次數（傳統布袋除塵器平均每6個月左右更換一次濾芯），維護簡單，大大降低了用戶在使用過程中的維護成本。

9、 該產品廣泛適用于鋼鐵冶金、有色冶煉、建筑水泥、機械鑄造、糧食輕工、日用化工、煙草、倉儲碼頭、工業電站鍋爐、供熱鍋爐以及城市垃圾焚燒等行業的工業性粉塵的凈化和治理。

二、設備構造及工作原理

1、 構造

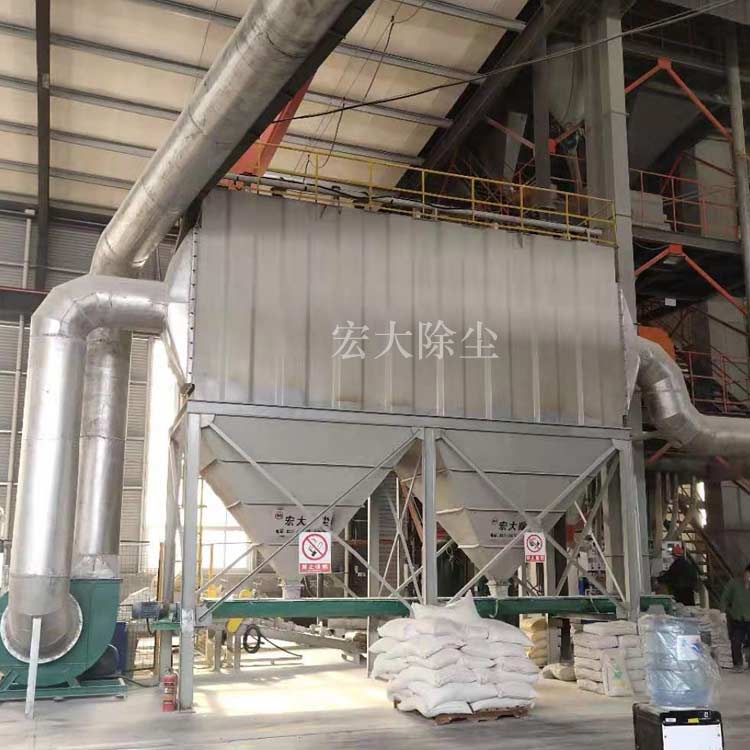

本除塵器由箱體、灰斗、梯子護欄、支架、脈沖清灰和排灰裝置六部分組成。

2、 工作原理

本設備在系統主風機的作用下，含塵氣體從除塵器下部灰斗或箱體側風道進風口進入除塵器底部的氣箱內進行含塵氣體的預處理，然后從底部進入到上箱體的各除塵室內；粉塵吸附在濾筒的外表面上，過濾后的干凈氣體透過濾筒進入上箱體的凈氣室并匯集至出風口排出。

隨著過濾工況持續，積聚在濾筒外表面上的粉塵將越積越多，相應會增加設備的運行阻力，為了系統的正常運行，除塵器阻力的上限應維持在 1400~ 1600Pa范圍內，當過此限定范圍，應由脈沖自動控制通過定阻或定時發出指令，進行清灰。

三、除塵器選型

1、過濾風速的確定

過濾風速是除塵器選型的關鍵參數之一，應根據不同應用場合的粉塵或煙塵的性質、粒度、溫度、濃度等因素來綜合考慮確定，一般情況下入口含塵濃度在15 ~ 30g/m³，過濾風速不應大于0.6 ~ 0.7m/min；入口含塵濃度在5 ~ 15g/m³ ,過濾風速不應大于0.7 ~ 0.9m/min。總之在選擇過濾風速時，為降低設備阻力 ，一般過濾風速不宜選擇太大。

2、過濾材料

MCLT系列濾筒除塵器采用PS或PSU高分子涂層纖維濾料，當過濾氣體 為常溫或低于100℃時，一般采用PS高分子涂層纖維濾料，如用于高溫場合時 則應采用PSU高分子涂層纖維濾料，如用于有特殊要求場合時，須在定貨前說 明，另行選擇濾料。

3、排灰形式

MCLT系列濾筒式除塵器的卸灰可采用人工手動卸灰亦可采用機械自動卸灰。

1、示例：

（1 ） MCLT-D-240型

過濾面積為240㎡的豎置濾筒式除塵器，進風口在除塵器灰斗上。

（ 2 ） MCLT-X-720型

過濾面積為720㎡的豎置濾筒式除塵器，進風口在除塵器箱體側面。



MCLT濾筒式除塵器技術說明書

2、說明：

設備的安裝形式包括進、出風口的方向位置、爬梯的位置等均可按用戶要求生產供貨（請在定貨時說明），如無要求本公司將按說明書中的安裝型式生產供貨。

五、安裝及調整

1、 設備的運輸按鐵路運輸規定，將根據規格大小確定整機發運或分體（ 分段）發運，收到設備后先按設備清單檢查設備是否缺件，同時檢查有無運輸 中造成的損壞情況，如有損壞應及時進行整修，設備性能完好，并做好易損易竊等設備（部件）的保管、保養工作。

2、 對排灰裝置進行專門檢查，轉動或滑動部分要涂上潤滑脂，減速機要注入潤滑油，使機件正常動作。

3、安裝設備自下而上，首先找平地腳基礎后，把下部的支架安裝妥當后， 再吊裝箱體、灰斗，后安裝排灰裝置及配管、配線。

4、安裝壓縮空氣管路時，管道內要除去污物，防止堵塞，安裝后要試壓。

5、按PLC清灰控制使用說明書安裝控制線路，經調試后再進行整機試車。

6、如屬大件散運，在出廠時將另附有關安裝圖紙及說明。

六、維護和檢修

1、除塵器要有專人操作和檢修，掌握除塵器的性能和構造，發現問題及時處理，確保系統正常運行。

2、傳動部位定期注油。

3、發現排灰口冒灰，表明已有濾筒破漏，應及時檢修、更換。

4、除塵器的阻力一般為1400?1600Pa,清灰周期可根據阻力情況進行適當調整。

5、壓縮空氣系統的過濾器及氣包低點的排污閥要定期排污（每月一次）。

6、控制閥要有專人檢修，定期對電磁閥和脈沖閥進行檢査（每月一次）。電磁閥的檢測通過氣缸動作是否正常來判斷，脈沖閥的檢測通過氣包上壓力表 的數值變化來判斷。

7、脈沖閥用氣總管雜質需定期排雜質（每月一次）。

七、 定貨須知

1、定貨時請寫明產品型號、規格及安裝形式。

2、支架高度可按定貨方要求制作（定貨說明）。

3、本除塵器配備的清灰電氣控制裝置一般按定時控制，如用戶要求其他控制方式時，在定貨時書面說明（費用另計）。

4、本產品的卸灰裝置供配電由用戶自行設計，亦可委托本公司配套自動控制柜，實現對濾筒脈沖清灰、卸灰及主風機開、停的全自動控制。

安裝形式示意圖
